کنترلر شناسایی محور خودرو با دقت بالا و عملکرد ساده

توضیحات محصول

به عنوان یک جزء کمکی از سیستم وزن، کنترل کننده شناسایی محور خودرو به طور مستقل توسط شرکت Zhengzhou Hengliang Tech Co., Ltd تحقیق، طراحی و تولید می شود.
هنگامی که یک وسیله نقلیه از سنسور شناسایی محور عبور می کند، کنترل کننده تغییرات سیگنال را ضبط می کند. پس از نمونه گیری، تجزیه و تحلیل و پردازش،سیگنال های مشخصه ای را که مربوط به چرخ های وسیله نقلیه است تولید می کند.این کنترل کننده از سیستم وزن در اجرای توابع مانند طبقه بندی نوع وسیله نقلیه، آمار موقعیت نقطه فشار و عملکرد جریان آزاد پشتیبانی می کند.
تجهیزات دارای مزایای سرعت بالا، دقت بالا، کار ساده، ثبات بالا و نگهداری آسان است.

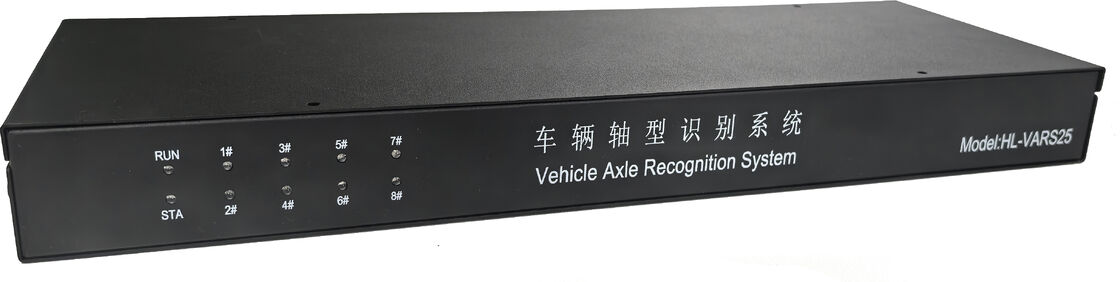

شکل 1-1 منظر جلو تجهیزات

کنترل کننده شناسایی محور خودرو مجهز به رابط ورودی برای حداکثر ۸ کانال سنسور شناسایی محور چرخ، یک رابط ارتباطی CAN، یک رابط ارتباطی RS232 است.1 رابط ارتباطی RS485، 1 رابط Ethernet، 2 کانال ورودی دیجیتال، 2 کانال خروجی دیجیتال و یک رابط خروجی 5V.

شکل ۱-۲ مشاهده عقب تجهیزات

مشخصات فنی

معرفی عملکرد

توابع اصلی سیستم شناسایی محور خودرو عبارتند از: شناسایی انواع لاستیک خودرو،و گزارش فعال داده های مشخصاتی مانند نقاط فشار تایر و انواع تایر هنگامی که تایر خودرو از سنسورهای شناسایی محور چرخ عبور می کندبرای کمک به سیستم وزن در تعیین نوع وسیله نقلیه

این سیستم شناسایی محور خودرو از پیکربندی پارامترهای متعدد از طریق نرم افزار مدیریت اختصاصی پشتیبانی می کند، از جمله تنظیم پروتکل ارتباطات سیستم و نرخ baud،تنظیم آستانه های پرتاب خودرو، و فعال کردن یا غیرفعال کردن تمام نقاط تشخیص سنسورهای شناسایی چرخ محور، به طور موثر بهبود ثبات و انعطاف پذیری سیستم.

خروجی داده و پروتکل

رابط های ارتباطی پیش فرض سیستم شناسایی محور خودرو CAN، RS485 و RS232 هستند. تمام فریم های داده از طریق این سه رابط خروجی می شوند.و سیستم همچنین دریافت و تجزیه داده ها از این سه پورت به ترتیب.

به طور پیش فرض، سیستم شناسایی محور خودرو به طور دوره ای فریم های وضعیت کار یا فریم های اطلاعات اساسی را ارسال می کند. پس از تشخیص یک وسیله نقلیه که از سنسور شناسایی محور چرخ عبور می کند،به طور خودکار فریم های داده محور را ارسال می کند.فرمت جریان و فریم خاص به پروتکل ارتباطی پیکربندی شده بستگی دارد.

شکل 6-1 نمودار طرحی اتصال بین سیستم شناسایی محور خودرو و ابزار وزن
